Hoi allemaal ..
Ik loop vast met de installatie van deze coming leaving home module :
http://uncarparts.nl/auto-beveiliging-onderdelen/coming-home-modul/coming-leaving-home-module-met-lichtsensor-detail
Ben al heel ver gekomen met de installatie met behulp van dit forum, engelstalige fora en de handleiding van H.E.S .. Maar kom er toch niet uit om de draden voor de verlichting aan te sluiten !
Heeft iemand hier ervaring mee en is bereid me te helpen ?
Wil het systeem zo graag werkend krijgen maar het lukt maar niet ...
Ik kan eventueel de handleiding van mijn module posten !
Ik loop vast met de installatie van deze coming leaving home module :
http://uncarparts.nl/auto-beveiliging-onderdelen/coming-home-modul/coming-leaving-home-module-met-lichtsensor-detail
Ben al heel ver gekomen met de installatie met behulp van dit forum, engelstalige fora en de handleiding van H.E.S .. Maar kom er toch niet uit om de draden voor de verlichting aan te sluiten !
Heeft iemand hier ervaring mee en is bereid me te helpen ?
Wil het systeem zo graag werkend krijgen maar het lukt maar niet ... Ik kan eventueel de handleiding van mijn module posten !
0
Ongedaan maken
Stemmen

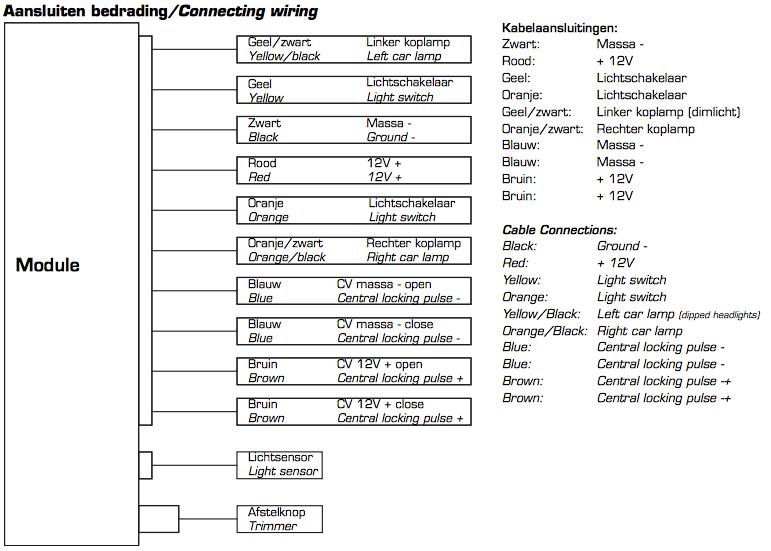

Dit is het schema van de module :
[img width=753 height=600]http://i1121.photobucket.com/albums/l511/fmounir92/Schermafbeelding2015-02-05om125236_zps8f183bd0.png[/img]
De bedrading :
Ik heb de rode draad van de module aangesloten op onderstaande roze draad ( 12V Constant )
De zwarte draad van de module heb ik op een goede grond vastgezet
De blauwe Dimlicht massa heb ik doorgeknipt en op draad dat naar de lichtschakelaar gaat heb ik de Oranje van de module aangesloten en op het andere uiteinde de oranje/zwarte
( Ik heb bi-xenon in mijn aygo dus gebruik maar 1 lamp connector.. die van de linker koplamp ( bestuurderskant ). De andere connector hangt gewoon los.
[img width=800 height=450]http://i1121.photobucket.com/albums/l511/fmounir92/Schermafbeelding2015-02-05om125907_zps90df4d63.png[/img]
Ik heb geprobeerd een bruine draad van de module aan te sluiten op het gevarenlicht draad wat ik ook in de handleiding van Henk heb gevonden..
[img width=800 height=451]http://i1121.photobucket.com/albums/l511/fmounir92/Schermafbeelding2015-02-05om130633_zpsaed927a2.png[/img]
Heb echt heel weinig verstand van electronica dus dit is hoever ik gekomen ben.. Het werkt dus niet !
Kan iemand mij helpen ??
[img width=753 height=600]http://i1121.photobucket.com/albums/l511/fmounir92/Schermafbeelding2015-02-05om125236_zps8f183bd0.png[/img]
De bedrading :
Ik heb de rode draad van de module aangesloten op onderstaande roze draad ( 12V Constant )
De zwarte draad van de module heb ik op een goede grond vastgezet
De blauwe Dimlicht massa heb ik doorgeknipt en op draad dat naar de lichtschakelaar gaat heb ik de Oranje van de module aangesloten en op het andere uiteinde de oranje/zwarte
( Ik heb bi-xenon in mijn aygo dus gebruik maar 1 lamp connector.. die van de linker koplamp ( bestuurderskant ). De andere connector hangt gewoon los.
[img width=800 height=450]http://i1121.photobucket.com/albums/l511/fmounir92/Schermafbeelding2015-02-05om125907_zps90df4d63.png[/img]
Ik heb geprobeerd een bruine draad van de module aan te sluiten op het gevarenlicht draad wat ik ook in de handleiding van Henk heb gevonden..
[img width=800 height=451]http://i1121.photobucket.com/albums/l511/fmounir92/Schermafbeelding2015-02-05om130633_zpsaed927a2.png[/img]
Heb echt heel weinig verstand van electronica dus dit is hoever ik gekomen ben.. Het werkt dus niet !
Kan iemand mij helpen ??
